Інструкція з установки пристрою підвищення комфорту стрільби ППКС КВ-022

Інструкція з установки пристрою підвищення комфорту стрільби (ППКС) КВ-022

Пристрій підвищення комфорту стрільби (ППКС КВ-022) підходить для установки на таку мисливську зброю, як Сайга, АКМС-МФ-1, Вулкан-Т, Вулкан-ТК, Вепр та інші види мисливської зброї з рамковим або трубчастим прикладом.

Пристрій призначений для забезпечення стрільцеві правильного та одноманітного положення напоготові, яке підвищує швидкість і точність стрільби. Підходить для стрільби з використанням відкритого, коліматорного або оптичного прицілів.

Використання ППКС дозволяє значно поліпшити ергономіку зброї.

КОМПЛЕКТ ПОСТАВКИ

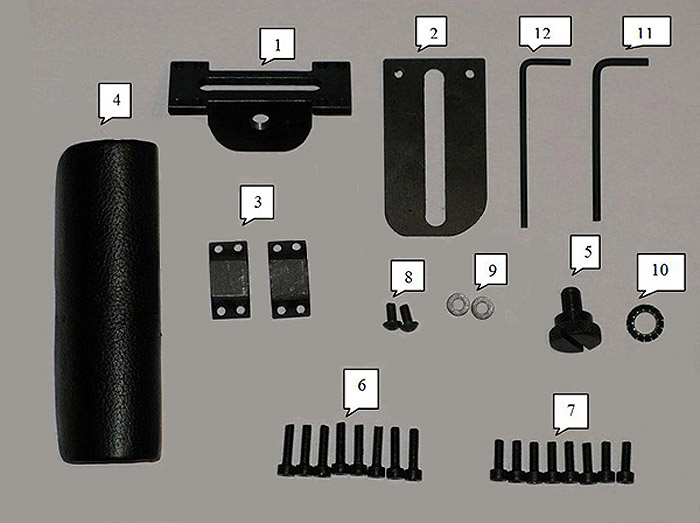

КОМПЛЕКТ ПОСТАВКИ (Mал. 1):

База – 1 шт.
Пластина – 1 шт.
Кільце-тримач – 2 шт.
Накладка для щоки – 1 шт.
Гвинт затискний М8х12 – 1 шт.
Гвинт М4х16 – 8 шт.
Гвинт М4х12 (для АКМС-МФ-1) – 8 шт.
Гвинт М4х8 – 2 шт.
Шайба М4 – 2 шт.
Шайба стопорна М8 – 1 шт.
Ключ шестигранник 3 мм – 1 шт.
Ключ шестигранник 2.5 мм – 1 шт.

Перед початком використання ППКС необхідно встановити його на приклад. УВАГА! Перед початком установки перевірте, щоб зброя була розрядженою!

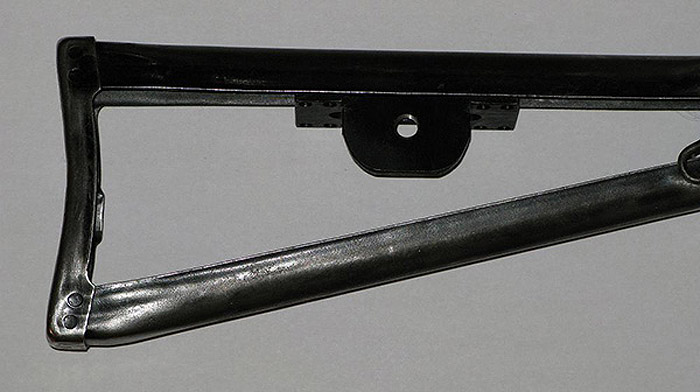

1. Прикладіть базу до верхньої частини приклада з нижнього боку таким чином, щоб майданчик під напрямну пластину розміщувався праворуч (для стрільця-правші) або ліворуч (для стрільця-шульги).

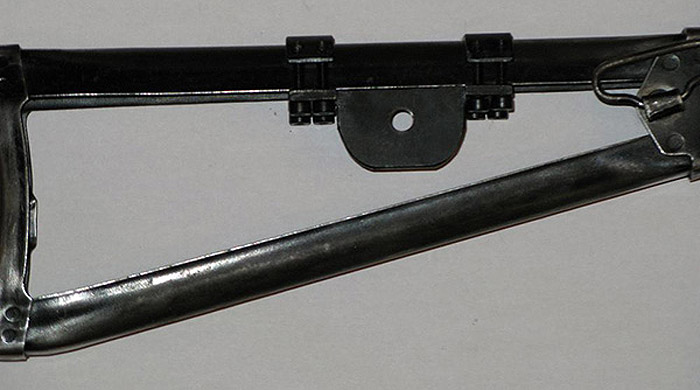

2. Візьміть кільце-тримач, прикладіть його до верхньої частини приклада та з'єднайте його з базою знизу, не сильно затягуючи, гвинтами М4х16 для рамкового приклада або М4х12 для трубчастого приклада АКМС-МФ-1 як вказано на малюнку.


3. Візьміть друге кільце-тримач та повторіть пункт 2.

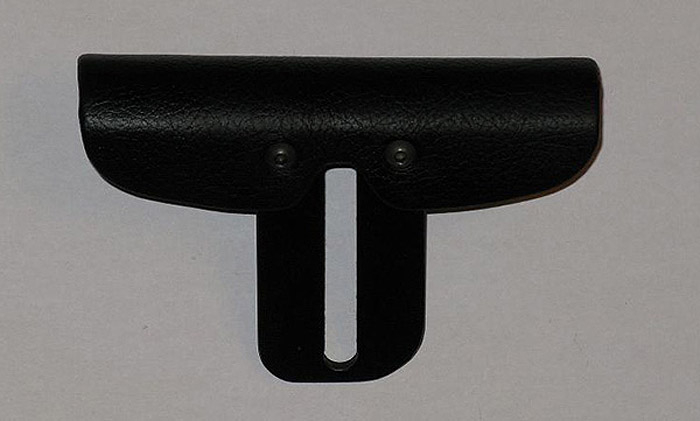

4. Візьміть накладку для щоки та прикрутіть її гвинтами М4х8 до напрямної пластини таким чином, щоб більший скіс на пластині під час установки її на базу розміщувався у напрямку до зрізу ствола. Між накладкою і пластиною повинні бути встановлені шайби М4.

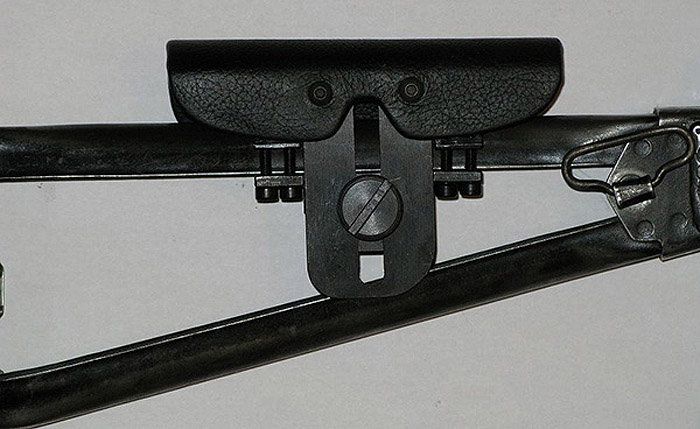

5. Встановіть на базу пластину з накладкою, вдягніть стопорну шайбу М8 на гвинт М8х12 і прикрутіть пластину до бази.


6. Відпустіть затискний гвинт, підійміть накладку в максимальне верхнє положення та закрутіть затискний гвинт.

7. Займіть положення напоготові для стрільби та виберіть комфортне положення ППКС на прикладі шляхом його горизонтального пересування вперед або назад.

8. Затягніть гвинти М4х16 (М4х12) в кільцях-тримачах, зафіксувавши ППКС в комфортному для вас положенні.

УВАГА! Гвинти затягувати по діагоналі, щоб запобігти перекосу кілець-тримачів. Зазор між кільцями-тримачами і пластиною повинен бути мінімальним.

Відпустіть затискний гвинт, займіть позицію напоготові для стрільби та виберіть для себе комфортне положення накладки шляхом пересування її по вертикалі вгору або вниз, після чого затягніть гвинт.

Після виконання наведених вище дій ППКС готовий до експлуатації.

РЕКОМЕНДАЦІЇ ЗА ДОГЛЯДОМ

ППКС не вимагає особливого догляду.

Під час чищення зброї протерти металеві частини ППКС консерваційнім мастилом. Для догляду за шкіряною поверхнею накладки використовуйте безбарвний крем для догляду за шкіряними виробами. Цим ви продовжите термін експлуатації ППКС.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Розміри (в зібраному вигляді, ДхШхВ), мм: 120х40х80 мм
Діапазон регулювання по горизонталі: 150 мм
Діапазон регулювання по вертикалі: 40 мм
Вага, г: 255 г ± 10 г
